Τροποποιημένο: | 1 ομάδα |
Τυπική συσκευασία: | ΠΕΡΊΠΤΩΣΗ ΚΟΝΤΡΑΠΛΑΚΈ |
μέθοδος πληρωμής: | Μ / Τ, Western Union |
Ικανότητα εφοδιασμού: | 10 καθορίζονται ανά μήνα |

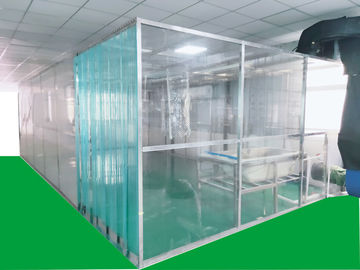

Κατηγορία 10000 φαρμακευτικός καθαρός θάλαμος, καθαρό δωμάτιο FFU, δομή αργιλίου, με τις συρόμενες πόρτες
Αν και το σαφές τμήμα δεν είναι διαθέσιμο, ο όρος «καθαρών δωματίων» χρησιμοποιείται σε περίπτωση οικοδόμησης ή δωματίου. Ένα διάστημα που εσωκλείεται από την κουρτίνα PVC ή την επιτροπή ρητίνης θεωρείται ως «καθαρός θάλαμος» σε περίπτωση προθυμίας να αυξηθεί ο παράγοντας καθαρότητας σε ένα καθαρό δωμάτιο ή το κλιματιζόμενο δωμάτιο. Το μέγεθος είναι 1.5m 5m και ο καθαρός αέρας εισάγεται στο θάλαμο με μια παροχή FFU (μονάδα φίλτρων ανεμιστήρων) στο ανώτατο όριο.
Έχει γίνει δημοφιλής τα τελευταία χρόνια, όχι βάσει του μεγέθους του, αλλά η εξέταση του ως απλή, φτηνή, κινητή δομή με τον παράγοντα καθαρότητας και η μη παραβίαση των υπηρεσιών κώδικα ή πυρόσβεσης κατασκευής ενεργούν.
Πλαίσιο: Αργίλιο
Μέγεθος και προδιαγραφή:

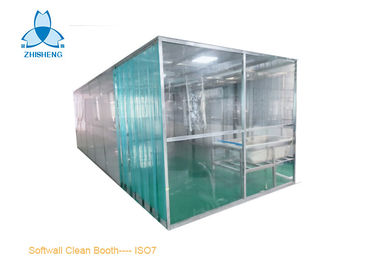

Προϊόν | Καθαρός θάλαμος κουρτινών PVC Softwall |
Μέγεθος | L8000xW4000xH2200mm |
Εξωτερικό πλαίσιο | 40*80mm εξωθημένο αργίλιο |
FFU QTY | 4SETS |
ΦΩΣ | 36W*4 |
Ανεμιστήρας ανεμιστήρων | 120W x4SETS |
Nosie | περίπου 54dBA |
4-δευτερεύων άποψη | αντιστατική κουρτίνα PVC |
Τοπ άποψη | αντιστατική κουρτίνα PVC |
Κατηγορία | 10000 (ISO7) |
Πόρτα | Λωρίδα PVC |
Εφαρμογή:
Ο καθαρός χώρος υπάρξει για τη φαρμακευτική, μικροβιολογική έρευνα και τα επιστημονικά πειράματα, οι οποίες απαιτούν το μερικό εξοπλισμό καθαρισμού.
Σε σχέση με την πράξη υπηρεσιών κώδικα ή πυρόσβεσης κατασκευής, υπάρχει μια δυνατότητα της σύγκρουσης με τα πρότυπα των τοπικών αρχών ή της επιχείρησης του πελάτη. Επίσης, το μέγεθος που μπορεί να δημιουργηθεί πέρα από ένα γραφείο καλείται ως «απλός καθαρός πάγκος»
Μετά από τις εκτιμήσεις είναι απαραίτητος σε περίπτωση επιλογής του καθαρού θαλάμου.
1. Υπολογισμός του παράγοντα καθαρότητας για μέσα του θαλάμου
2. Επιλογή του υλικού τοίχων
3. Επιλογή του συστήματος εξαερισμού
4. Επιλογή του κλιματισμού μέσα στο θάλαμο
1. Υπολογισμός του παράγοντα καθαρότητας για μέσα του θαλάμου
Γενικά, καθορίζεται βάσει των καθαρών κανονισμών δωματίων. Οι παράμετροι εξεταζόμενες είναι ποσοστό κυκλοφορίας, τύπου φίλτρων, συστήματος ροής και συστήματος εξαερισμού.
Πίνακας αναφοράς για το ποσοστό κυκλοφορίας
Κατηγορία καθαρού δωματίου | Γενική αριθμητική αξία | USA209E πρότυπα | Μέση ταχύτητα ρευμάτων αέρα |
Κατηγορία 100.000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
Κατηγορία 10.000 | 30~70 περιστροφές το /h | 70 | 0.051-0.76m/s |
Κατηγορία 1.000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
Κατηγορία 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Ποσοστό κυκλοφορίας ανά ικανότητα περιοχής απαλλαγής ταχύτητας ρευμάτων αέρα =Average ώρας (περιστροφές το /h) (m/sec) Χ (τετρ.μέτρο) Χ 3600sec ÷room (όγκος) (μ3)
Στοιχείο | Φίλτρο μέσων ή υψηλής επίδοσης | Φίλτρο HEPA | Φίλτρο ULPA |
Ικανότητα φιλτραρίσματος | Κατηγορία 10-100000 | Κατηγορία 100-10000 | Κατηγορία 10 |
Παραδείγματα | Κανονικό γραφείο | Μετά από τη διαδικασία ολοκληρωμένου κυκλώματος | ΠΡΟ διαδικασία ολοκληρωμένου κυκλώματος |
Απόδοση | Υψηλή ικανότητα παγίδευσης όπως συγκρίνει με το χονδροειδές φίλτρο μορίων | Κατοχή μιας παγίδευσης της ικανότητας μέχρι 99,97% για τα μόρια μεγέθους 0.3um | Prossessing μια παγίδευση της ικανότητας μέχρι 99,999% για τα μόρια μεγέθους 0.1um |
Η ικανότητα ροής αέρα και οι μονάδες FFU που εγκαθίσταται επιλέγονται βάσει του όγκου του καθαρού θαλάμου και της επιθυμητής κατηγορίας.
Η απαραίτητη ροή αέρα (m3/min) η ικανότητα δωματίων (μ3) ×rate της κυκλοφορίας (περιστροφές το /h) ÷60
Παράδειγμα)
Η ροή αέρα FFU για έναν καθαρό θάλαμο με το πλάτος 3m, το μήκος 2m, το ύψος 2m και την επιθυμητή κατηγορία 10000 είναι (3×2×2) ×75÷60=15 (m3/min)
*Single μονάδα του ΠΑΟΥ - A17FFU της επιχείρησής μας είναι συμβατό.
2. Επιλογή του υλικού τοίχων
Η επιλογή πρέπει να γίνει βάσει των απαιτήσεων σχετικών με το περιβαλλοντικό και εσωτερικό διαστημικό περιβάλλον.
Χαρακτηριστικά γνωρίσματα:
1). Ο καθαρός θάλαμος μπορεί να προσφέρει το μέρος του υψηλού καθαρού περιβάλλοντος, μπορεί να εγκατασταθεί στην κορυφή της θέσης
εκείνη η ανάγκη να καθαρίσει. Ο αέρας που προέρχεται από το FFU θα φιλτραριστεί από το προ φίλτρο και το φίλτρο HEPA, έπειτα
ο καθαρός αέρας εισάγεται στη ζώνη εργασίας για να ασφαλίσει κάθετα την απαίτηση καθαρισμού
2).the ο θόρυβος λιγότερο από 52dBA, η ταχύτητα αέρα είναι 0.35-0.6m/s
3). η διάσταση του καθαρού θαλάμου, προσαρμόζει το σχέδιο είναι διαθέσιμη
4).it μπορεί να χρησιμοποιηθεί από ενιαίο και μπορεί επίσης να συνδεθεί με την καθαρή περιοχή στη λουρίδα
5). τάξη καθαρισμού: κατηγορία 100, κατηγορία 1000 ή 10000class
Προδιαγραφές:
Στοιχείο | Σκληρό μορφωματικό καθαρό δωμάτιο τοίχων | |
Καθαρότητα | Κατηγορία 100 στην κατηγορία 100.000 | |
Διάσταση (LXWXH) | Σχεδιασμένος σύμφωνα με τις απαιτήσεις του πελάτη | |
FFU | Διάσταση | 2x2, 2x4, 4x4 προαιρετικό |
Δομικό υλικό πλαισίων | Ανοξείδωτο, κράμα αργιλίου | |
Παροχή ηλεκτρικού ρεύματος | 110V/60HZ/AC 220V/60HZ/AC | |
Φίλτρο | Μίνι φίλτρο πτυχών HEPA filter/ULPA προαιρετικό | |
Υλικό του πλαισίου | Κράμα αργιλίου/ανοξείδωτο 201/SUS 304 | |
Υλικό του τοίχου | Μετριασμένο γυαλί/ακρυλική/αντιστατική διαφανής επιτροπή PVC/Sandwich | |
Ανώτατο όριο | Αλουμίνιο-πλαστική επιτροπή/μετριασμένο γυαλί/ακρυλική/αντιστατική διαφανής επιτροπή PVC/Sandwich |
Προαιρετικό εξάρτημα:
Ντους αέρα
Κιβώτιο περασμάτων
Κλιματιστικό μηχάνημα
Μετρητής πίεσης
Σχέδιο του καθαρού δωματίου:
